兰州沥青仪器
发布日期:2017-04-05 21:56

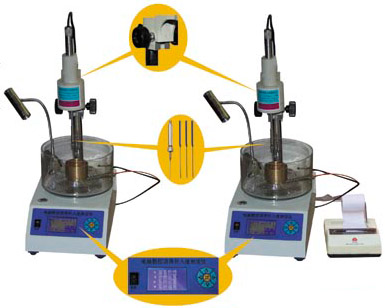

沥青仪器图片
沥青仪器----沥青试样数量和试样准备方法:

一、沥青常规检测试样数量
黏稠沥青或固体沥青不少于4kg,液体沥青不少于1L,沥青乳化液不少于4L。

二、试验方法及步骤
(1)将装有试样的盛样皿带盖一同放入烘箱中,当石油沥青试样含有水时,烘箱温度为80℃左右,加热至沥青全部熔化后供脱水用。当沥青中无水时,烘箱温度宜为软化点温度以上90℃,通常为135℃。
(2)当石油沥青含有水分时,将盛样皿放在可控温砂浴,油浴,电热套上加热脱水,不得采用电炉,煤气灶等加热,脱水时必须放石棉垫,时间不得超过30min,并用玻璃棒轻轻搅拌,在沥青温度不超过100℃的条件下脱水,最后沥青温度不宜超过软化点以上100℃。
(3)将盛样皿中的沥青通过0.6mm的过滤筛,不等冷却立即一次灌入各项试验模具中,
(4)灌模过程中如果沥青温度下降,可放入烘箱中适当加热,反复加热次数不得超过2次。

沥青仪器--沥青针入度试验介绍
一、沥青黏滞性、针入度含义,及两者之间关系。
黏度:是指沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量,也称黏滞性。针入度:是在规定温度及时间内,附加一定质量的标准针垂直贯入沥青试样的深度,是表征黏稠沥青条件黏度的一种指标。(通常在25℃时测针入度)
两者之间关系:均可以表现沥青黏度
二、沥青针入度试验方法
1、目的、范围:其标准试验条件为温度25℃,荷重100g,贯入时间5s,以0.01mm计。
①针入度仪:针和针连杆组合件总质量为50g±0.05g,另附50g±0.05g砝码一只,针及针杆总质量为2.5g±0.05g,
②盛样皿、恒温水槽、平底玻璃皿、温度计、计时器、盛样皿盖、溶剂(三氯乙烯)、电炉或砂?浴、石棉网、金属锅、坩埚。
3、步骤:(1)准备工作:
①按沥青试样准备方法准备试样;
②按试验要求将恒温水槽调节到要求试验温度,保持稳定;
③将试样注入盛样皿,试样高度超出预计针入度10mm,并盖上试样皿,盛有试样的盛样皿在10℃~30℃室温中冷却不少于1.5h(小盛样皿)、2h(大盛样皿)、3h(特殊盛样皿)后移入规定温度的恒温水槽中保温不少于1.5h(小盛样皿)、2h(大盛样皿)、2.5h(特殊盛样皿);?④调整针入度仪,使之水平,用三氯乙烯擦拭标准针。
(2)试验步骤:
①取出已经达到规定温度的盛样皿,并放入水温控制在试验温度的平底玻璃容器中的三角架上,试样表面水深不小于10mm。?
②将盛有试样的平底玻璃容器置于针入度仪的平台上,慢慢放下针连杆,使针尖恰好与试样表面接触,将位移计读数恢复至零。?
③开始试验,按下释放键,同时计时,至5s停止;
④读取位移值;
⑤同一试样平行试验3次,各测试点之间及盛样皿边缘的距离不应小于10mm。每次试验后应换一根干净的标准针或将标准针用三氯乙烯擦拭干净。
⑥测定针入度大于200的试样时,至少用三根标准针,每次试验后应将针留在试样中。?⑦测定针入度指数PI时,按同样方法在15℃、25℃、30℃、(或5℃)3个或3个以上温度条件下分别测定沥青针入度。但仲裁试验温度应为5个。
(3)精密度、允许
①当试验结果小于50时,重复性允许差为2,复现性试验允许差为4。
②当试验结果等于大于50时,复现性试验允许差为平均值的4%,复现性试验的允许差为平均值的5%。

提供最优质的沥青仪器解决方案,提客户完美的安装沥青仪器方案。
上一篇:LHB-II型全自动混合料拌和机 下一篇:XSY钢筋锈蚀仪
版权所有 © 宏达路业仪器(兰州)有限公司
地址:兰州市七里河区天缘建材市场 电话18500220649;
邮箱:1990115585@qq.com QQ:1990115585
